用途

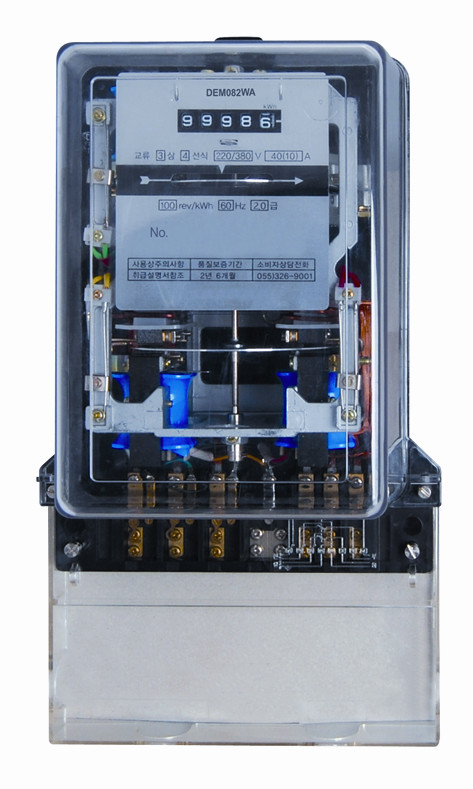

DEM082WA型板前式安装三相三线感应式有功电能表系我司在原有D86系列三相感应式电能表设计基础上，充分吸收国内外感应式电能表新技术，改进设计的三相三线有功电能表。该表技术性能完全符合IEC 62053-11国际标准中2级三相有功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz三相三线交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。

结构特点

● 板前式三点固定安装，表盖由透明的抗紫外线的PC材料整体模压制成，表底由黑色的阻燃的玻璃纤维增强PC材料模压制成，端子座则由防潮、阻燃、耐高温的优质胶木材料模压制成，具有耐候性好、抗冲击、外形美观等特点。

● 基架采用铝合金整体压铸，具有长期使用磁路稳定可靠、抗冲击等优点。

● 电压元件和电流元件采用均采用双重绝缘结构，具有很好的电气特性。

● 标准配置底端轴承采用磁推式结构，顶端导向轴承采用具有自润滑性能的石墨衬套和不锈钢针组成，具有磨损小、使用寿命长、磨擦阻力极小等优点，可选择双宝石轴承(产品配置代码WM)。

● 各种误差调整机构均设有细调机构，仪表起潜动由圆盘转轴上的防潜针来完成，便于用户校准。

● 标准配置5位鼓轮式机械计数器显示，可选择6位鼓轮式机械计数器显示(产品配置代码WG)。

● 标准配置不带止逆装置，可选择增加止逆功能(请在定货时指明)。

● 二元件测量三相三线有功电能消耗，符合IEC 62053-11标准。

● 标准配置直接接入式使用，接线方式13A型，可选择CT接入式使用，接线方式5A型(产品配置代码WB)和PT & CT接入式使用，接线方式5A型(产品配置代码WC)。

● 延长型接线端子盖，保护用电安全。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM082WA

2级

3×220

3×400

5(20)

10(40)

20(80)

30(120)

0.025

0.05

0.1

0.15

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验8kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
