用途

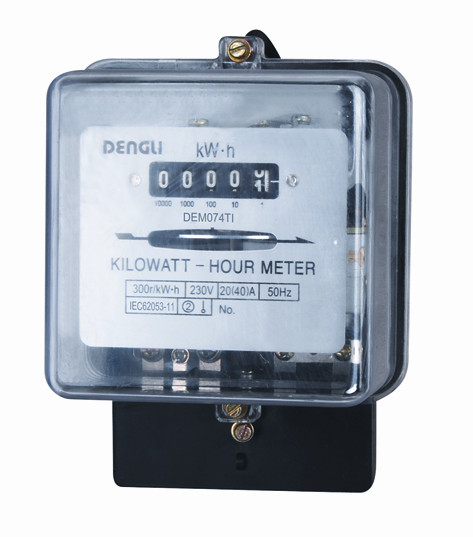

DEM074TI型板前式安装单相感应式有功电能表系我司在原有DD282型单相感应式电能表设计基础上，充分吸收国内外感应式电能表新技术，改进设计的单相两线有功电能表。该表技术性能完全符合IEC 62053-11国际标准中2级单相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。该表设计新颖、结构合理，由鼓轮式机械计数器显示有功用电量，具有结构设计紧凑、体积小、经济实惠、外形美观等特点。

结构特点

● 板前式二点固定安装，表盖由透明的抗紫外线的PC材料整体模压制成，表底由优质钢板冲压成形并经双重防锈处理，接线端子座由防潮、阻燃、耐高温的优质胶木材料模压制成，具有经济实惠、外形美观等特点。

● 基架采用铝合金整体压铸，具有长期使用磁路稳定可靠、抗冲击等优点。

● 电压元件和电流元件采用均采用加强绝缘结构，具有很好的电气特性。

● 标准配置电压电路与电流电路在表壳外部连接，可选择内部连接(请在定货时指明)。

● 标准配置底端轴承采用单宝石轴承，顶端导向轴承采用专用的高耐磨的铜合金衬套和不锈钢针组成，可选择磁推式轴承(产品配置代码TA)或双宝石轴承(产品配置代码TE)。

● 各种误差调整机构均设有细调机构，仪表起潜动由圆盘转轴上的防潜针来完成，便于用户校准。

● 标准配置5位鼓轮式机械计数器显示，可选择6位鼓轮式机械计数器显示(产品配置代码TK)。

● 标准配置不带止逆装置，可选择增加止逆功能(请在定货时指明)。

● 单元件测量单相两线有功电能消耗，符合IEC 62053-11标准。

● 直接接入式使用，有两种接线方式可供选择，标准配置1B型接线，可选择1A型接线(产品配置代码TJ)。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码UI)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM074TI

2级

127或230

10(20)

20(40)

30(60)

40(80)

0.05

0.1

0.15

0.2

交流电压试验2kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
