用途

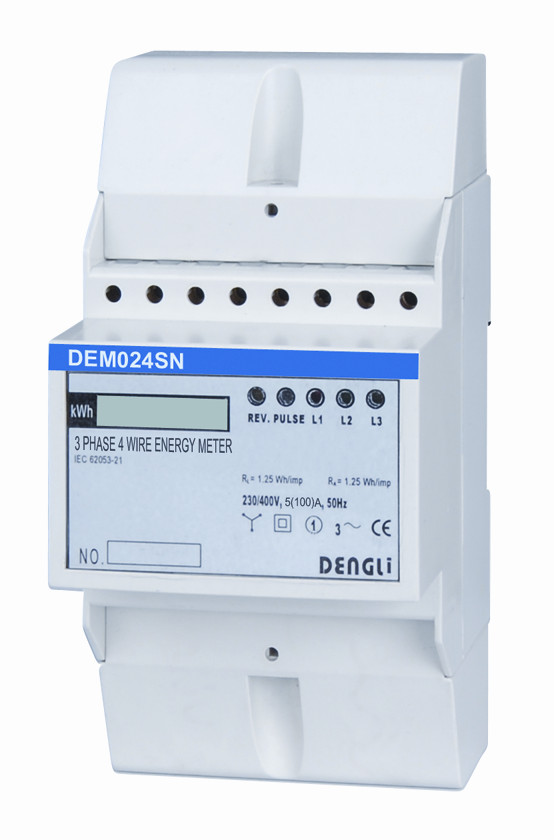

DEM024SN型DIN导轨式安装三相四线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的极小体积的新型三相四线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相四线交流电网中负荷的有功电能的消耗。该表由带白色背光源的8位LCD显示器显示有功用电量，具有可靠性好、体积极小、重量轻、外形美观、安装方便等特点，并且该表内置有免维护的锂电池，装备有一个功能按钮和一个ECP端口，用于显示小数位数的选择设置和停电显示读表。目前该表的专利正在中国国家知识产权局审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准。

● 4极宽度(模数17.5mm)，符合DIN 43880标准。

● 带白色背光源的8位LCD显示，显示小数位数6+2位(999999.91)，7+1位或8+0位可由用户选择设置。

● 内置免维护的锂电池和装备有一个功能按钮和一个ECP端口，用于停电显示读表和功能自检以及显示位数选择。

● 总电量计数器可由用户清零，清零操作具有ECP使能和8位密码双重保护功能，8位密码可由用户任意设置。

● 标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

● 4个LED分别指示每相电源状态和电能脉冲信号。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示。

● 单方向三元件测量三相四线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 直接接入式使用，接线方式S型(底端进线，顶端出线)。

● 延长型接线端子盖，保护用电安全。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM024SN

1级

3×127/220

3×230/400

5(100)

0.02

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
