用途

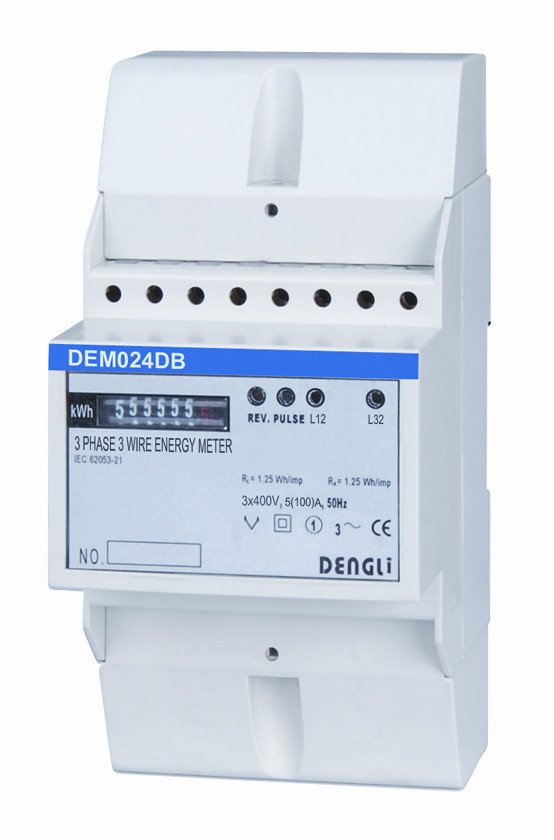

DEM024DB型DIN导轨式安装三相三线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的极小体积的新型三相三线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz三相三线交流电网中负荷的有功电能的消耗。该表由步进电机式脉冲计数器显示有功用电量，具有可靠性好、体积极小、重量轻、外形美观、安装方便等特点。目前该表的专利正在中国国家知识产权局审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准。

● 4极宽度(模数17.5mm)，符合DIN 43880标准。

● 标准配置6+1位(999999.1kWh)步进电机式脉冲计数器显示，可选择5+1位(99999.1kWh)显示。

● 标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

● 3个LED分别指示电源状态(线电压L12 & L32)和电能脉冲信号。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示。

● 单方向二元件测量三相三线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择CT接入式使用(产品配置代码CB)和PT & CT接入式使用(产品配置代码BB)。

● 延长型接线端子盖，保护用电安全。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM024DB

1级

3×220

3×400

5(100)

0.02

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。
