用途

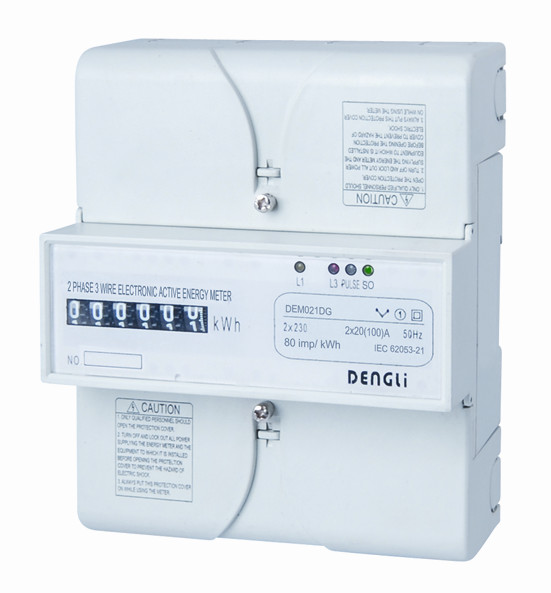

DEM021DG型DIN导轨式安装二相三线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的二相三线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz二相三线交流电网中负荷的有功电能的消耗。该表由步进电机式脉冲计数器显示有功用电量，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国国家知识产权局颁发的专利证书，专利号ZL 2006 3 0107349.1，其它国家的专利正在审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 10极宽度(模数12.5mm)，符合JB/T7121-1993标准。

● 标准配置6位(999999kWh)步进电机式脉冲计数器显示，可选择7位脉冲计数器显示(产品配置代码BK)。

● 装备有一个有极性的无源近距离电能脉冲输出端口和一个无极性的无源远动电能脉冲输出端口(脉冲输出速率为10或100 imp/kWh可选择)，方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

● 4个LED分别指示电源状态(相电压L1 & L3)和近距离电能脉冲信号以及远动电能脉冲信号。

● 自动检测负荷电流潮流方向，并指示(工作时近距离电能脉冲信号指示绿色时，代表电流潮流反方向)。

● 单方向二元件测量二相三线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置S型接线(底端进线，顶端出线)，直接接入式使用，可选择5+1位脉冲计数器显示，CT接入式使用(产品配置代码CG)和PT & CT接入式使用(产品配置代码BG)。

● 标准配置延长型接线端子盖，保护用电安全，可选择短的接线端子盖(产品配置代码DD)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM021DG

1级

2×127

2×230

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
