用途

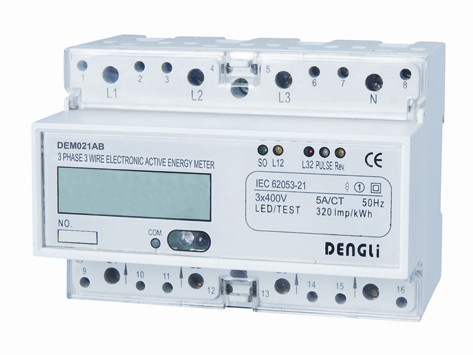

DEM021AB型DIN导轨式安装三相三线电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相三线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级三相有功电能表的相关技术要求，能精确地测量额定频率为50Hz或60Hz三相三线交流电网中负荷的有功电能的消耗。该表由7位LCD显示器显示有功用电量，并且内置有远红外和RS485通讯模块，方便与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国国家知识产权局颁发的专利证书，专利号ZL 2006 3 0107349.1，其它国家的专利正在审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。

● 10极宽度(模数12.5mm)，符合JB/T7121-1993标准。

● S型接线(底端进线，顶端出线)，CT接入式使用，可选择设置27种CT比率，设置后电表在读数时将直接读数，而不需要再乘以CT倍率。

● 7位LCD显示器，5+2位(99999.91kWh，仅CT比率5:5A时)或7位整数显示，由所设置的CT比率来选择。

● 装备有一个有极性的无源近距离电能脉冲输出端口和一个无极性的无源远动电能脉冲输出端口(脉冲输出速率为10 kWh/Pulse)，符合IEC 62053-31和DIN 43864标准。

● 标准配置装备有一个远红外数据通讯端口和一个RS485数据通讯端口，通讯协议符合DL/T645-1997标准，可选择不带数据通讯功能(产品配置代码NB)。

● 5个LED分别指示电源状态(线电压L12 & L32)和近距离电能脉冲信号和远动电能脉冲信号以及数据通讯状态。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示。

● 单方向二元件测量三相三线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码AE)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM021AB

1级

3×220

3×400

CT/5A

0.01

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
