用途

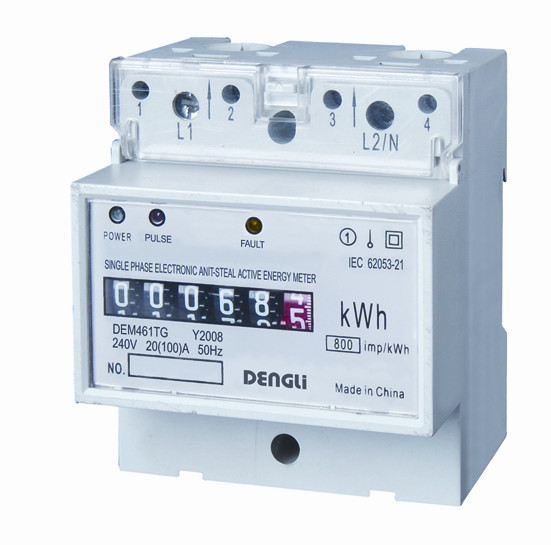

DEM461TG型DIN导轨式安装单相电子式防窃电有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的单相两线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗。该表由步进电机式脉冲计数器显示有功用电量，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国国家知识产权局颁发的专利证书，专利号ZL 2006 3 0106726.X，其它国家的专利正在审核中。

功能特点

● 35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距67 mm)，两种安装方式可由用户任意选择。

● 6极宽度(模数12.5mm)，符合JB/T7121-1993标准。

● 5+1位(99999.1kWh)步进电机式脉冲计数器显示。

● 标准配置无源电能脉冲输出(有极性)，可选择无源远动电能脉冲输出(无极性)，方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

● 3个LED分别指示电源状态(绿色)和电能脉冲信号(红色)以及故障信号(黄色)。

● 标准配置不检测负荷电流潮流方向，可选择自动检测负荷电流潮流方向，并指示(工作时电源状态指示红色时，代表电流潮流反方向)。

● 单方向两元件测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 自动检测相线和中性线电流，取该两个电流值中的较大值进行计量，当该两个电流值相互的误差超过12.5%时，自动显示故障信号。

● 直接接入式使用，有两种接线方式可供选择，标准配置T型接线，可选择S型接线(产品配置代码AG)。

● 标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电安全(产品配置代码TH)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM461TG

1级

127或230

5(30)

10(50)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
