用途

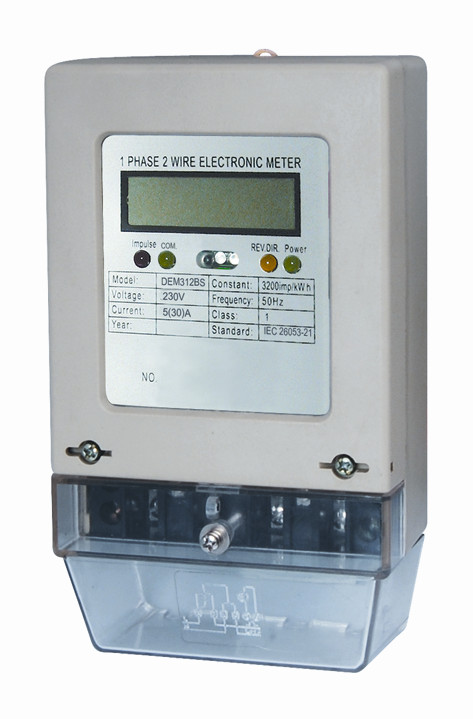

DEM312BS型板前式安装单相电子式有功电能表系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的单相两线有功电能表。该表技术性能完全符合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接精确地测量额定频率为50Hz或60Hz单相交流电网中负荷的有功电能的消耗，供安装于室内或室外表箱中使用。该表由7位LCD显示器显示有功用电量，并且内置有远红外和RS485通讯模块，方便与各种AMR系统联接，具有可靠性好、重量轻、外形美观、安装方便等特点。

功能特点

● 板前式三点固定安装，上下安装孔中心距130 – 147 mm，可由用户任意选择。

● 可选择6+1位(999999.1kWh，默认)或5+2位显示，由用户通过远红外或RS485数据通讯端口任意设置。

● 标准配置有极性的无源近距离电能脉冲输出端口，可选择无极性的无源远动电能脉冲输出端口，符合IEC 62053-31和DIN 43864标准。

● 装备有一个远红外数据通讯端口和一个RS485数据通讯端口，标准配置通讯协议符合DL/T645-1997标准，可选择其它通讯协议。

● 三个LED分别指示电源状态和电能脉冲信号以及数据通讯状态。

● 自动检测负荷电流潮流方向，并由一个单独的LED指示(显示黄色时，代表电流潮流反方向)。

● 单方向单元件测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

● 直接接入式使用，有两种接线方式可供选择，标准配置1A型接线，可选择1B型接线(产品配置代码GF)。

● 标准配置延长型接线端子盖，保护用电安全，可选择短的接线端子盖(产品配置代码BR)。

技术参数

型号

精度

参比电压

(V)

电流规格

(A)

起动电流

(A)

绝缘性能

DEM312BS

1级

127或230

5(30)

10(60)

20(100)

0.02

0.04

0.08

交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。

* 若需要不同的参比电压或电流规格请咨询本公司的销售人员。
